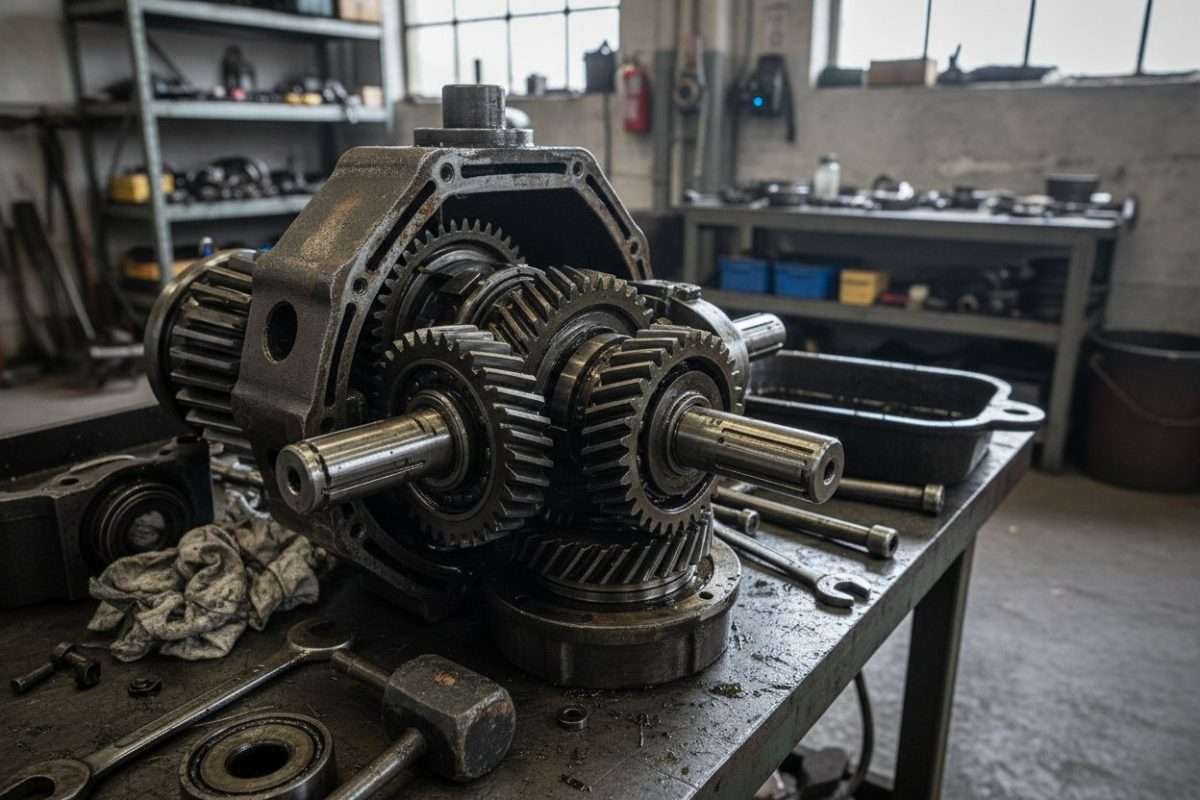

Vous demandez comment votre voiture change de vitesse sans broncher ? Derrière chaque accélération et chaque freinage se cache une merveille d’ingénierie : la boîte de vitesse. Oubliez les mystères, nous allons décortiquer ensemble son schéma pour comprendre comment ça marche.
Sommaire
La boîte de vitesse : le chef d’orchestre de votre moteur
Vous êtes déjà demandé comment votre véhicule arrive à transformer la puissance brute de son moteur en mouvement harmonieux ? La boîte de vitesse est l’élément clé de cette métamorphose.
Pourquoi est-elle indispensable ?
Sans boîte de vitesse, votre moteur tournerait toujours à la même vitesse, ce qui serait inutilisable. Elle module la vitesse et le couple pour que votre moteur opère dans sa plage de régime optimale, typiquement entre 1000 et 5000 tours/minute. C’est elle qui soulage le moteur, le faisant travailler efficacement.
Comment transforme-t-elle la puissance ?
La boîte de vitesse utilise un système complexe de pignons de différentes tailles. Ces pignons permettent aux roues de tourner beaucoup plus vite que l’arbre de sortie du moteur. C’est ainsi que votre embrayage à diaphragme transmet une puissance suffisante pour atteindre plus de 100 km/h, sans forcer.
Anatomie d’une boîte manuelle : les pièces clés
Décortiquons ensemble la boîte manuelle. Quels sont les composants internes essentiels qui la font fonctionner ? Préparez-vous, ça va être précis.
Les engrenages : le cœur du système
Au cœur de la boîte, on trouve les pignons, ces roues dentées qui transmettent la puissance. Ils sont montés sur des arbres, les arbres primaire et secondaire.
Les baladeurs et fourchettes permettent de sélectionner la vitesse. Les synchroniseurs harmonisent les vitesses de rotation pour des passages fluides.
On distingue la denture droite, bruyante et typique des anciennes boîtes, de la denture hélicoïdale, plus silencieuse et présente dans les transmissions modernes.
Arbres et liaisons : la transmission en mouvement
L’arbre primaire, relié à l’embrayage, tourne à la vitesse du moteur. L’arbre secondaire, lui, porte les pignons de chaque vitesse engagée.
Le levier de vitesse n’agit pas directement, il est lié à une tringlerie qui déplace des fourchettes. Celles-ci engagent alors le bon rapport.
Le différentiel : l’équilibriste des roues
Le différentiel est une pièce maîtresse, située à la sortie de la boîte. Son rôle est de répartir la vitesse de rotation entre les roues motrices.
Imaginez un virage : la roue intérieure et la roue extérieure ne parcourent pas la même distance. Le différentiel permet aux roues de tourner à des vitesses différentes, évitant ainsi les contraintes mécaniques.
Le fonctionnement des rapports : maîtriser la vitesse
Comprendre le rôle des rapports et leur synchronisation est essentiel pour saisir le principe d’une boîte de vitesses. C’est ce qui vous permet de doser la puissance et d’adapter votre conduite.
Passer les vitesses : une question de couple et de régime
Les premiers rapports, comme la 1ère ou la 2ème, ainsi que la marche arrière, offrent un couple maximal. Ils sont cruciaux pour démarrer et prendre de l’élan, où la puissance prime sur la vitesse. À l’inverse, les derniers rapports sont conçus pour la vitesse et optimisent la consommation de carburant sur route.
Le secret du passage fluide : le synchroniseur
Le baladeur joue un rôle clé : il verrouille un rapport en reliant un pignon fou à l’arbre. La bague synchroniseur, elle, assure la fluidité. Elle frotte contre le pignon pour égaliser les vitesses de rotation. Cette friction permet un engagement doux des rapports, sans à-coups.
Quand changer de vitesse ?
Pour une conduite efficace, passez la vitesse supérieure vers 2 500 tours/minute. Rétrogradez quand le régime descend aux alentours de 1 500 tours/minute. Pour les moteurs diesel, privilégiez un régime entre 1 500 et 2 000 tr/min. Avec un essence, visez plutôt 2 000 à 2 500 tr/min pour une bonne écoconduite.
Zoom sur les spécificités et les architectures
Explorons les particularités de cette mécanique, de la marche arrière à l’essentielle lubrification.
La marche arrière : un cas particulier
La marche arrière s’obtient en intercalant un pignon supplémentaire. Ce petit malin inverse le sens de rotation, permettant ainsi de reculer.
Ce pignon est souvent à denture droite. Cette conception plus simple et économique est la raison du bruit caractéristique, un sifflement reconnaissable.
Boîtes à 2 ou 3 arbres : quelles différences ?
| Caractéristique | Boîte à 2 arbres | Boîte à 3 arbres |
|---|---|---|
| Complexité | Plus simple | Plus complexe |
| Encombrement | Moins important | Plus important |
| Applications | Véhicules légers | Véhicules lourds, performances |
Dans une boîte à trois arbres, l’arbre primaire transmet le mouvement à un arbre intermédiaire. Celui-ci actionne ensuite l’arbre secondaire. C’est une architecture robuste mais plus encombrante.
La boîte à deux arbres est plus directe. Elle ne possède pas cet arbre intermédiaire, ce qui simplifie sa conception. Vous gagnez en compacité et en légèreté.
L’importance vitale de la lubrification
L’huile dans la boîte de vitesses est bien plus qu’un simple liquide. Les engrenages baignent dans cette huile, ce qui limite la montée en température due aux frottements intenses.
Cette lubrification est cruciale. Elle assure la durabilité des composants, réduisant considérablement l’usure prématurée. Un bon niveau et une bonne qualité d’huile sont donc non négociables.
